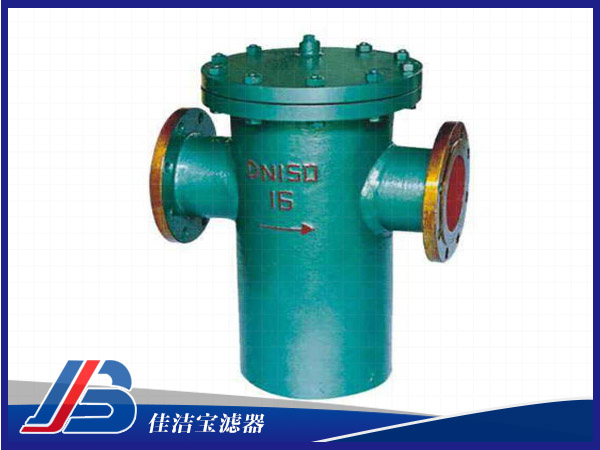

篮式直通过滤器
发布者：佳洁宝滤器 时间：2019-07-24阅读： 0次
产品简介： 篮式直通过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正...
篮式直通过滤器概述:
篮式直通过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。篮式过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目，通气网为40~100目，通油网为100~480目，可按用户要求制作滤网，介质温度：≤200-450℃篮式过滤器相关参数：
|
公称直径 DN |
结构尺寸 | 管塞N | |||
| L | H | H1 | D0 | ||
| 25 | 180 | 260 | 160 | Φ76 | ZG3/4" |
| 32 | 200 | 270 | 160 | Φ76 | ZG3/4" |
| 40 | 260 | 300 | 170 | Φ108 | ZG3/4" |
| 50 | 260 | 300 | 170 | Φ108 | ZG3/4" |
| 65 | 330 | 360 | 210 | Φ133 | ZG3/4" |
| 80 | 340 | 400 | 250 | Φ159 | ZG3/4" |
| 100 | 400 | 470 | 300 | Φ219 | ZG3/4" |
| 125 | 480 | 550 | 360 | Φ273 | ZG3/4" |
| 150 | 500 | 630 | 420 | Φ273 | ZG3/4" |
| 200 | 560 | 780 | 530 | Φ325 | ZG3/4" |
| 250 | 660 | 930 | 640 | Φ426 | M20×1.5 |
| 300 | 750 | 1200 | 840 | Φ478 | M20×1.5 |
篮式过滤器工作原理：
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，篮式过滤器使用维护极为方便。
适用范围：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
篮式过滤器测试标准：
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：水滤芯过滤器系列的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
直通过滤器的用途
直通过滤器的结构简单、易于维护、应用方便，有一定的抗腐蚀能力，可用于处理化工、石油等行业，处理带有一定腐蚀性的工作介质，例如油品、烧碱、碳酸等。直通过滤器还可以用于制冷、食品、制药等行业新乡市佳洁宝滤器有限公司
